系統說明：

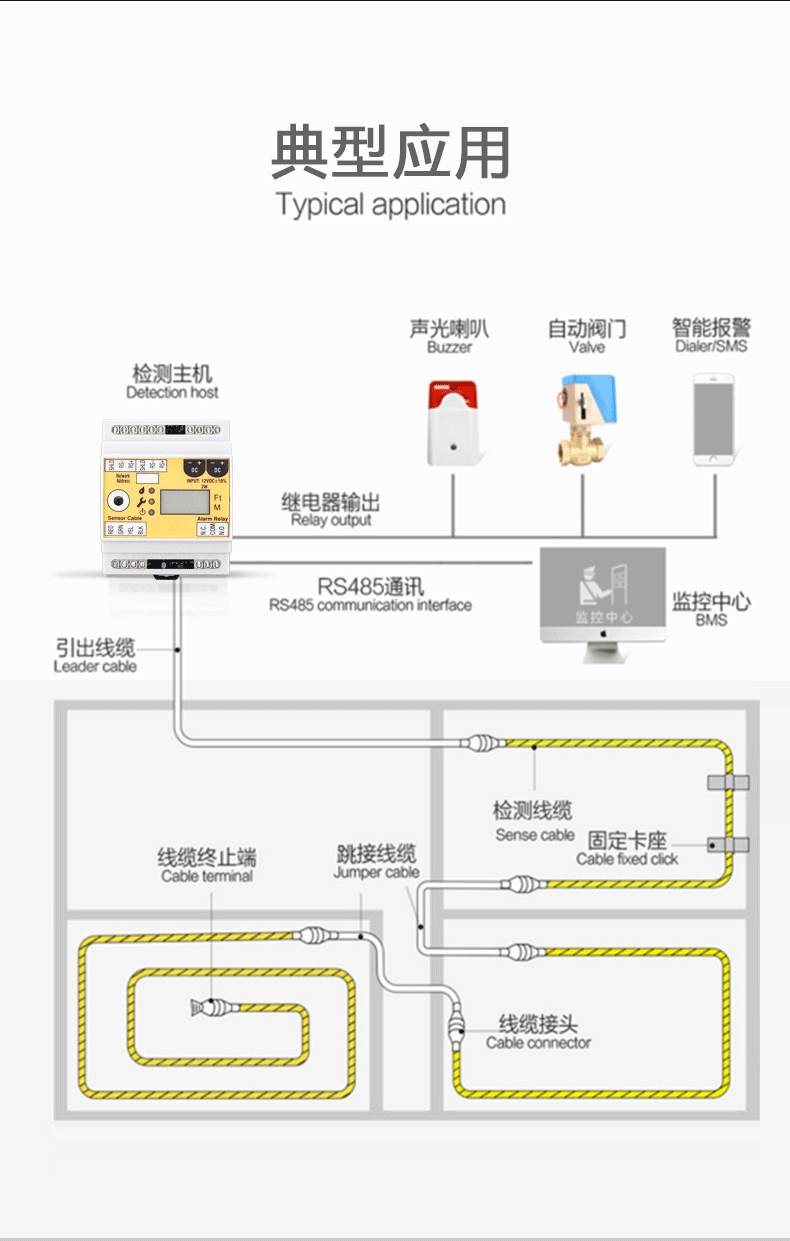

斯必得定位漏液檢測系統，由控制器、引出線、感應線及相關配件構成。

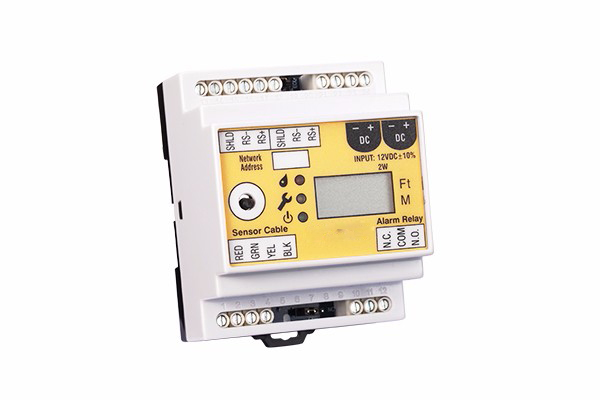

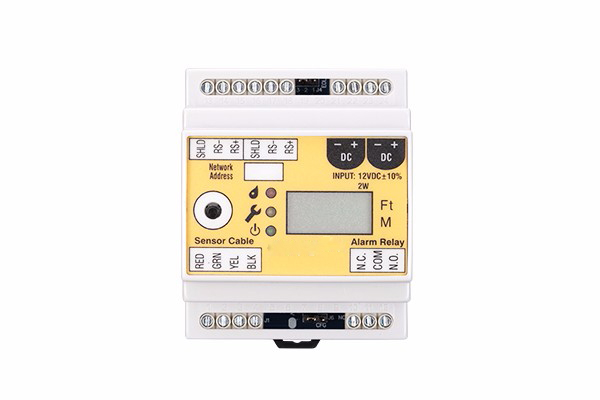

定位測漏控制器SPD-PC3A可依據繼電器輸出信號來控制外圍設備如聲光報警器、電話撥號器、開關量采集模塊、短信模塊等工作。感應線連接RED、GRN、YEL、BLK處，對應繼電器輸出信號為NO、COM、NC。為避免損壞SPD-PC3A定位測漏控制器，應保留設備原包裝，直至準備安裝時再予以拆封。
安裝條件：
1請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕，震動，腐蝕性氣體環境及其他電子雜訊干擾源等。
2、SPD-PC3A控制器扣裝于標準的35毫米DIN導軌上，請在控制器電源斷開的狀態下進行接線。
3、SPD-PC3A控制器與控制系統之間最大接線范圍1200米。如超出1200米，請向廠商咨詢連線方法。
注意事項：
SPD-PC3A控制器為電子設備。應謹遵以下預防措施，以避免對電子部件造成損壞。
1、請勿對控制器進行改造或解體。
2、請不要用濕手接觸控制器。
3、在安裝機器前，請對控制器的額定電壓及電源電壓進行確認。
4、當使用控制器輸出接點時，請對接點額定負載進行確認。
5、定期檢查維護時請避免使用有機溶劑，應用干燥的棉紗進行擦拭。
6、避免接觸金屬銼屑、油脂、管道涂料及其它污染物。
接線步驟：
| 引出線 | 將引出線紅、綠、黃、黑芯線分別接入控制器面板RED、GRN、YEL、BLK處，再接入四芯正螺紋結構的檢測線纜 SPD1000。 |
| 信號輸出 | 1組輸出常開、常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加繼電器（如需要，應再加上接觸器）以拓展觸點負載能力，否則會燒壞控制器。 |
| 電源 | 按端子標識接入24VAC/220VAC/12VDC/24VDC電源，電壓過低不能正常工作、過高會燒壞控制器。 |
| 靈敏度 | 軟件可調檢測靈敏度。 |
| 安裝 | 拉開導軌釋放閥，將控制器SPD-PC3A水平置于DIN 35mm工業導軌上，再鎖緊釋放閥即可。 |

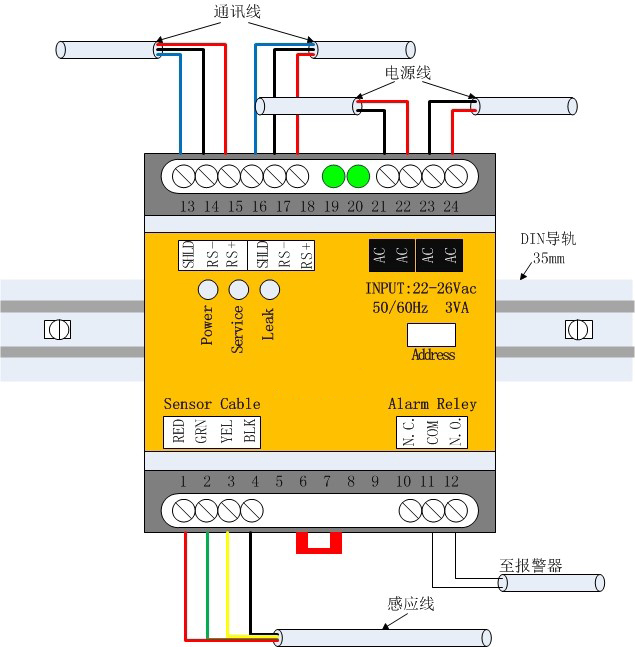

電源線和通信線的連接:
SPD-PC3A控制器采用額定電源。RS-485屏蔽雙絞通訊線纜傳輸報警與狀態信息，注意接口的正負方向。所有SPD-PC3A都具備2組RS485通訊端子，一組（源自監控主機系統）入站和一組（至下一個控制器）出站。將具體接法下圖所示。
繼電器輸出連接:
SPD-PC3A控制器的繼電器觸點可用于本地或遠程報警，或控制閥門等其它裝置，也可與控制自動化系統觸點輸入連接。繼電器僅針對泄漏報警工作，具有常開、常閉兩種狀態，用戶可自由選擇接出方式。
繼電器輸出信號見下表：
| 接線組合 | 報警情況 | 輸出狀態 |
| N.O.—COM | 無報警 | 斷開 |
| 報警 | 閉合 | |
| 斷電 | 斷開 | |
| N.C.—COM | 無報警 | 閉合 |
| 報警 | 斷開 | |
| 斷電 | 閉合 |
引出線的連接:
調試說明:
控制器所有接線步驟完成后，即可按如下指導進行調試工作。
當接通控制器電源時，POWER指示燈亮綠色。當未亮燈時可能是由于出現裝置異常等，請與本公司聯系。
A、取少量的自來水（非凈化處理水），將感應線浸沒于水中，八秒鐘后，繼電器動作，LEAK指示燈亮紅色，LCD屏顯示漏水位置。若SERVICE指示燈亮黃色，為干擾報警，感應線浸水量太短。擦干線纜上的水后，繼電器復位，LEAK指示燈滅，LED屏顯示閃爍，按輕觸按鍵復位LCD屏。
B、設置LCD屏顯示：長按輕觸按鍵可選擇米或者英尺顯示。
連接設置:
如果將SPD-PC3A集成于監控系統里，每一臺SPD-PC3A均須具備一個獨立的地址。廠商所交付的所有SPD-PC3A的網絡地址均為199，因此，每個SPD-PC3A均須配置一個唯一的地址和與監控主機通信（上下端波特率必須相同）。
在設置SPD-PC3A網絡地址時，需要做以下步驟：
1、將SPD-PC3A上電，并將通訊數據通過RS485轉成RS232信號，接入PC機的指定串口。
2、打開配置軟件如上圖所示：
選擇正確的串口號，點擊“開始查找”后，軟件能自動搜索并確定設備地址。再點擊“開始監視”，此時控制器運行狀態及數據返回欄里均會有相應的數據返回。
3、選擇正確的串口號和地址后，然后將上位機與SPD-PC3A通訊連接成功，可通過寫入新地址修改SPD-PC3A的地址。
感應線纜參數的設置:
由于各廠家的泄漏感應線纜的電參數會有不同，為保證測漏位置的準確性，須對不同品牌的泄漏感應線纜的電阻參數進行設置，具體步驟如下：
1、將泄漏感應線纜與終止端接好，引出線與泄漏感應線纜接好后，用萬用表歐姆檔測量黃線與黑線之間的電阻值；
2、測得電阻值除以感應線纜長度即得感應線纜的電阻率，單位轉為毫歐/米；并在停止監視狀態下，在軟件界面的“回路電阻率”輸入相應電阻率，再點擊“開始監視”即可將電阻率值設入SPD-PC3A內。初始默認值為12.796。
維護與故障排除:
SPD-PC3A上有5個LED，分別代表：運行、測漏線纜或控制器故障、泄漏、通信（RX=接收，TX=發送）。SPD-PC3A通電并正常運行時，綠色的電源LED燈亮，表1列舉了各種不同的指示燈狀態情況及相應的可能糾正措施。表2列舉了各種通信狀態情況。
表1、SPD-PC3A運行狀態LED燈
|
電源指示燈（綠）
|
閃爍
|
通電正常，閃爍周期3秒
|
|
|
滅/常亮
|
通電不正常或控制器故障
|
|
故障指示燈（橙）
|
閃爍
|
感應線沒有正確接入或干擾報警，控制器故障
|
|
|
滅
|
測漏感應線正確接入
|
|
泄漏指示燈（紅）
|
閃爍
|
有泄漏產生
|
|
|
滅
|
無泄漏產生
|
表2、SPD-PC3A通信狀態LED燈
| TX（發送） | RX（接收） | 狀態 |
| 閃爍 | 閃爍 | SPD-PC3A與主機進行正常通信 |
| 熄滅 | 閃爍 | SPD-PC3A從主機接收到信息，但無信息回傳 |
| 熄滅 | 長亮 | RS485通訊線接錯或通訊芯片故障 |
| 熄滅 | 熄滅 | SPD-PC3A沒有與主機進行通訊 |
